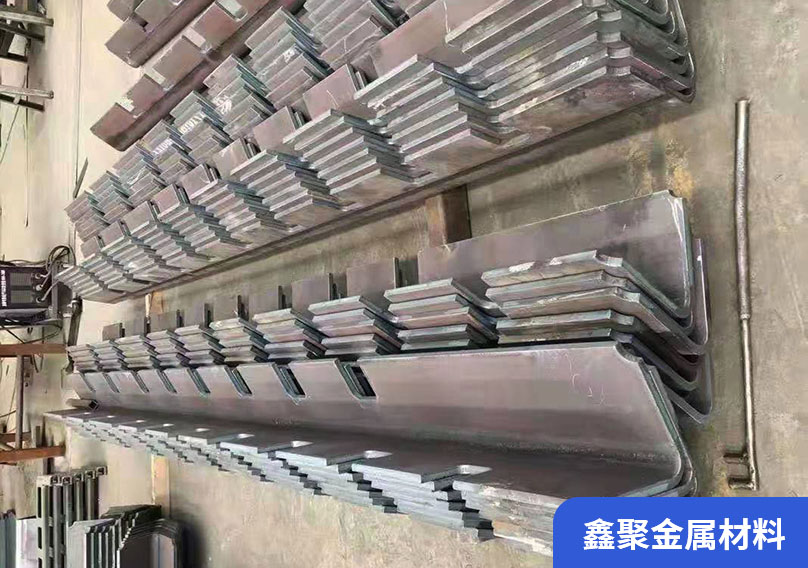

在做一個東西前，大多數時候需要設計圖紙，當然，這些不一定要加工人員做，但，學會看折彎加工圖紙還是很必要的。下面，大型折彎加工廠家鑫聚教您怎么看加工圖紙。

大型折彎加工圖紙有可能是視角或第三視角，在看圖時應首先區分是視角還是第三視角。在國標標題欄中沒有第幾角法符號，國標規定按角法作畫看圖。碰到國外圖紙，要看清標題欄中的角法符號。

我們國家的圖紙標準是視角，在看圖的時候只要按照投影規律就能清楚地看到圖紙。若為第三視角的鈑金加工圖紙，則需根據圖紙標明是哪一面，放在哪一面。

看標題欄，另一個需要注意的是材料和板的厚度。彎曲應根據板的厚度信息調整彎曲不能忘記。彎曲前，確認圖紙與要求彎曲的工件是否一致。

看圖的時候要看整體，不能忽視局部。有些產品由于結構原因，局部需要彎曲的部分無法顯示在正常的三視圖上，需要局部視圖。

根據主視圖放置彎曲工件，注意拉絲或毛刺的方向，便于識別方向，同時易于檢查圖紙是否正確。

要看鈑金加工圖的彎曲邊緣，是實線還是虛線。實線代表彎曲向上折疊，虛線代表板厚，也就是看不見的面，所以向下折疊。

現在鈑金折彎加工圖紙多為三維軟件，彎曲邊線有時用切線復蓋虛線。看不清是向上彎曲還是向下彎曲。此時，必須配合側視圖看彎曲方向。
